Рис. 1. Схема включения муфты компрессора кондиционера на автомобилях LADA GRANTA с системой кондиционирования

На автомобилях LADA GRANTA с системой кондиционирования сигнал запроса включения кондиционера поступает на контакт “Х2-D3” контроллера ЭСУД (рис. 1).

На автомобилях семейств LADA GRANTA и LADA KALINA 2 с климатической системой сигнал запроса включения кондиционера поступает на контроллер ЭСУД по шине CAN с контроллера системы автоматического управления климатической установкой.

Чтобы успешно отремонтировать вышедший из строя компонент электрической боровой сети в любом автомобиле потребуется соответствующая принципиальная электросхема. Такой подход будет также справедливым для рассматриваемой здесь модели Лада Гранта в версии «Норма». К документации обращаются при необходимости отыскать причину произошедшего сбоя в функционировании, как электрооборудования, так и электрических коммуникаций, а также прочих элементов сети. Давайте разберемся, что такое электросхема в машине.

Если к ремонту электрической части авто проявляет интерес новичок в данном деле, то поначалу ему будет весьма проблематично ориентироваться в массе символов и обозначений, которые в себе содержит электросхема. Да и сама электросхема будет настойчиво отпугивать своей кажущейся громоздкостью.

Нижеприведенный материал специально предназначен для оказания помощи владельцу модели «ВАЗ-2190» (в исполнении «Норма») части необходимого понимания структуры, присутствующей в основе бортовой электросети.

Включение и отключение кондиционера в конце записи включен вентилятор печки в первое положение он практически заглушает шум .

Что предпринять

Если нет включения устройства, не горит лампочка подсветки кнопки, следует проверить предохранитель F24, который рассчитан на ток силой 7,5 Ампер. Если ещё остановиться на электрической схеме системы, то может быть выход из строя электромагнитной муфты включения компрессора. В таком случае её просто меняют на новое устройство. Также препятствовать включению может датчик давления. При низком давлении, а оно чаще всего бывает из-за возможных утечек, он блокирует работу. Иногда случается и поломки датчика.

Заклинивание установки случаются после разрушения подшипников. Заменить их под силу водителям, но для этого придётся компрессор снять с машины и разобрать для замены изношенных деталей. В некоторых случаях заблокировать пуск может электронный блок управления, который при превышении оборотов двигателя, или при высокой температуре охлаждающей жидкости, также может заблокировать работоспособность.

Утечки в системе кондиционирования чаще всего случаются после повреждений деталей устройства. К ним относятся радиатор кондиционера, испаритель или осушитель, подводящие трубопроводы. Их следует заменить новыми, а после этого заправить систему кондиционирования хладагентом.

Конденсатор (радиатор кондиционера) Лада Гранта

Конденсатор многопоточного типа расположен перед радиатором системы охлаждения двигателя в моторном отсеке. Он крепится с помощью кронштейнов к рамке радиатора. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружными ребрами для улучшения теплоотдачи. Бачки алюминиевые, с фланцами для подсоединения к трубопроводам. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух.
При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора, что улучшает теплообмен в конденсаторе и снижает давление в системе кондиционера.

Советы по уходу и эксплуатации за конденсатором кондиционера Лада Гранта

Не реже 1раза в год, лучше перед началом летней эксплуатации, промывайте ребра А и Б конденсора от грязи на их поверхности. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие. В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации. Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар. Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.
После каждого эксперимента с латанием конденсора нужно будет оплатить снятие установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор.

Возможные неисправности

При эксплуатации кондиционера владельцами может отмечаться ряд неполадок, в частности: сильный шум, плохое охлаждение либо проблемы с включением кондиционера. Если вам довелось столкнуться с чем-то подобным, не огорчайтесь раньше времени – вы сами можете установить причину поломки. Как достоверно узнать, действительно ли работа кондиционера нарушена?

Сравните разницу температуру воздуха на улице с температурным показателем, полученным после работы кондиционера, и если полученная разница составит 5 и более градусов, прибор не исправен.

Еще одним явным признаком поломки станет отсутствие подсветки на клавише включения кондиционера. Существуют и другие свидетельства нарушения его функционирования. К примеру, нередко ломается муфта включения, что делает невозможным запуск оборудования. Помимо этого, может заклинить и установленный на вашей автомашине компрессор, при таком стечении обстоятельств муфта продолжит вращение, но оно будет сопровождаться отчетливыми щелчками.

Еще одним признаком возможной неисправности является легкое вращение компрессорного вала после включения системы кондиционирования, и одновременное отсутствие при этом охлажденного воздуха. Подобное нарушение свидетельствует о том, что в системе нет хладагента, и подтверждается диагностикой, проведенной в одном из сервисных центров.

Как самостоятельно проверить эффективность работы кондиционера Лада Гранта?

Самостоятельная проверка эффективности функционирования климатической системы довольно проста. Вам нужно лишь включить кондиционер в своем автомобиле и сфокусировать внимание на следующих аспектах:

• В норме включение обязательно сопровождается щелчком, который свидетельствует о вхождении прижимного диска в зацепку с приводным шкивом и о начале вращения ротора компрессора.
• Одновременно с кондиционером обязательно включается и электрический вентилятор охладительной системы.
• При этом начинает снижаться температура поступающих из воздуховодов воздушных потоков. Если ничего подобного не происходит, необходимо провести проверку состояния ремня привода вспомогательных элементов.

Отсутствие щелчка во время включения климатической системы может свидетельствовать сразу о нескольких нарушениях в ее работе, а именно:

• Об утечке фреона, вызывающей блокирование запуска компрессора.
• О поломке датчика давления.
• О наличии неисправности в электроцепях.
• О возможном обрыве в электроцепи обмотки катушки муфты.
• О блокировке запуска компрессора по иным причинам (к примеру, из-за севшего аккумулятора).

Наличие любого постороннего шума чаще всего сигнализирует о начале разрушительных процессов в подшипнике муфты кондиционера. Одновременно она может очень сильно греться, и тогда вы почувствуете специфический запах.

При свободном вращении муфты, сопровождаемом посторонним шумом (при этом нередко глохнет двигатель) речь, скорее всего, идет о заклинивании компрессора. Его внутреннюю начинку невозможно отремонтировать, а потому ее придется заменить.

Иногда автолюбители отмечают вращение компрессорного вала и одновременное отсутствие даже малейшего охлаждения воздуха. В такой ситуации определить возможную причину неисправности сможет только специалист.

Помимо этого, причиной нарушения работы системы кондиционирования может стать загрязнение конденсатора, а потому не следует отказываться от ее регулярного обслуживания. А вот слабая подача воздуха чаще всего говорит о проблемах с воздушным фильтром салона.

Не забывайте о том, что все работы по ремонту, обслуживанию и демонтажу кондиционеров рекомендовано доверять профессионалам и проводить только в центрах сервиса. Самостоятельно автовладельцам рекомендуют проводить лишь чистку систем кондиционирования воздуха. Такие меры предосторожности связаны с тем, что даже незначительное попадание фреона на кожные покровы вызовет серьезное обморожение.

Как проверить эффективность работы кондиционера с помощью таблицы

Для проведения такой проверки вам понадобится градусник. Порядок ваших действий должен быть следующим:

1. Для начала запустите двигатель;
2. Затем кондиционер включают и устанавливают наиболее низкую из возможных температур;
3. Скорость обдува поставьте на максимум;
4. Воздушный поток следует направить «в лицо»;
5. После этого градусник устанавливается в центральном воздуховоде;
6. Число холостых оборотов нужно довести до двух тысяч в минуту;
7. Дождитесь момента, когда температура, отмечаемая градусником, начнет снижаться.

После сверьте полученные вами данные со сведениями, приведенными в таблице, размещенной ниже:

Если температурные показатели, полученные вами, существенно отличаются от приведенных в таблице, приступите к поиску причин этого явления. Часто они кроются в низком содержании хладагента, количество которого за год может уменьшиться на 15%.

Проверка конденсатора

Конденсатор располагается перед радиатором, при его эксплуатации, в особенности летом, он очень сильно загрязняется. Накопление загрязнений ведет к нарушению теплообменных процессов, а это негативно отражается на работе всей климатической системы. Проверка конденсатора заключается в проведении владельцем автомобиля его визуального осмотра, который осуществляется сквозь нижнюю решетку радиатора. При наличии серьезных загрязнений радиатор настоятельно рекомендуется очистить с помощью сжатого воздуха или кисточки.

Машины в продаже

Лада Гранта, 2018

Лада Гранта, 2016

Лада Гранта, 2012

Лада Гранта, 2019

Комментарии 30

дело в прошивке, у меня так же

Уже работает, дело было в соскочившем разъёме блока климата 😉

с фишкой проще, чем с мозгами, удачи

Уже работает, дело было в соскочившем разъёме блока климата 😉

А где находится этот разъем блока?

Снимаешь центральную консоль и где крутелка регулировки температуры сзади разьем

Банально может, проверь реле и предоранитель.

Проверял, пред цел, реле рабочее

Индикатор работы кондиционера показывает не сам факт нажатия кнопки, а факт того, что система запустилась и работоспособна. Думаю, должны были замечать, что при пуске двигателя с нажатой кнопкой кондиционера, индикатор зажигается не сразу после включения зажигания, а только после пуска двигателя.
Если не включается с кнопки, скорее всего электроника управления считает, что что-то неисправно, поэтому не даёт команду на включение муфты компрессора.

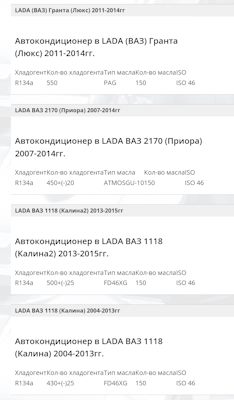

Почему фреона было заправлено 500 г., а не 390 г. в соответствии с руководством по эксплуатации.

Так сказал мастер и глянулули на другой машине на табличке (у меня её нет) написано 500+25

Почему фреона было заправлено 500 г., а не 390 г. в соответствии с руководством по эксплуатации.

Потому что в машины 15 года лилось 500 грамм. Там другой кондиционер.

Какой такой другой?
Пересмотрел выборочно РЭ изданий 16-18 годов на Калину 2, Новую Гранту везде 390+/-20.
Даже на весте 475 +/- 20.

Без понятия. Но мне после замены трубок (отзыв был из-за шума) дилер влил 500 и на наклейке (успешно отвалилась) было 500 +-25. Машина середины 15 года.
А вот 390 пошло с 16 или 17 года.

Какой такой другой?
Пересмотрел выборочно РЭ изданий 16-18 годов на Калину 2, Новую Гранту везде 390+/-20.
Даже на весте 475 +/- 20.

Тут вообще другие объёмы. И как узнать, какой нужен.
Знаю, что на Приорах стоят Halla или Panasonic. А какой у нас?

Мне тоже неизвестно какой кондиционер в грантах. Но видимо, так получается, что до 16 года был кондей с заправочным объемом 500 г, а потом когда стали ставить панель от калины 2 — 390 г.

Цитата:
“На автомобилях LADA GRANTA с системой кондиционирования сигнал запроса включения кондиционера поступает на контакт “Х2-D3” контроллера ЭСУД.

На автомобилях семейств LADA GRANTA и LADA KALINA 2 с климатической системой сигнал запроса включения кондиционера поступает на контроллер ЭСУД по шине CAN с контроллера системы автоматического управления климатической установкой.”

Получается, именно контроллер выдает сигнал на включение кондиционера. Значит, всё-таки где-то в прошивке косяк…

Огромное спасибо за информацию, надо к прошивщику ехать разбираться.

Цитата:
“На автомобилях LADA GRANTA с системой кондиционирования сигнал запроса включения кондиционера поступает на контакт “Х2-D3” контроллера ЭСУД.

На автомобилях семейств LADA GRANTA и LADA KALINA 2 с климатической системой сигнал запроса включения кондиционера поступает на контроллер ЭСУД по шине CAN с контроллера системы автоматического управления климатической установкой.”

Получается, именно контроллер выдает сигнал на включение кондиционера. Значит, всё-таки где-то в прошивке косяк…

Сегодня ездил к прошивщику, залили сток прошивку кондер не заработал

Вот ещё с форумов:
“…подключали к компьютеру, ошибок нет, реле через компьютер включается, кондиционер срабатывает, кнопку меняли…”
“…Если со сканера включается проверь датчик давления, возможно что давление фреона есть по факту, а датчик не видит, поэтому и не включается компрессор…”
“…где его искать.
…вроде нашел находиться на трубках в моторном отсеке! он? его возможно проверить.
… там 3 провода, синий +, черный масса, желто-синий сигнальный, на выходе сигнального показывает 0,37 вольт…
…проблема оказалась в датчике давления фреона! проверял выходящие напряжение на сигнальном проводе показала 0.33 вольта, на рабочей гранте напряжение с сигнального провода показало 2.37 вольта…”
